浙江石油化工有限公司舟山绿色石化基地工业固体废物处置中心6m³粉末活性炭投加系统是一个功能完善，计量准确，配置要求高的标准石化项目。

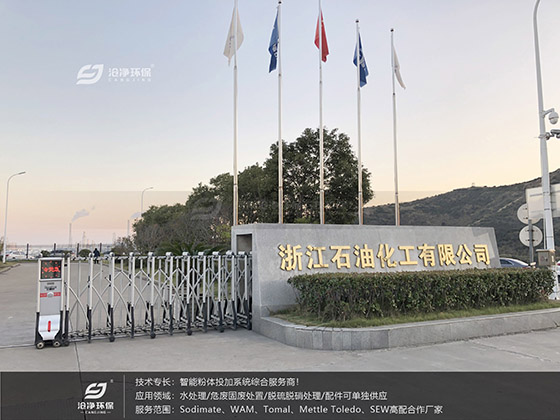

浙江石油化工有限公司

　　该项目建设2套处理能力为120t/d的回转窑焚烧系统，设计年运行时间7200小时，焚烧处理能力72000t/a，以焚烧各种工业危险废物为主，从状态划分有固体废物、液体废物、半固体膏装废物等。

　　其中活性炭投加系统承担的任务是：吸附烟气中的二噁英及重金属。

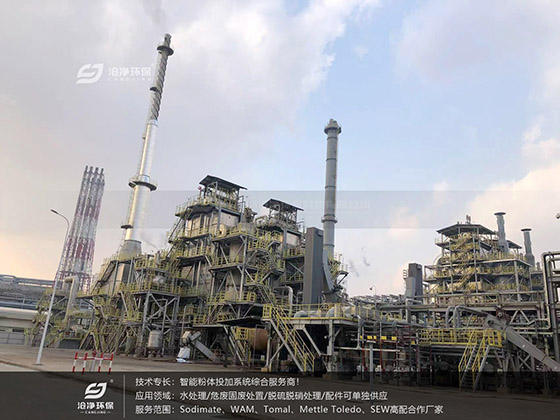

浙石化厂区二期标段

　　6m³粉末活性炭投加系统工艺详解

粉末活性炭投加装置（正压稀相喷射工艺现场图）

　　该粉末活性炭投加系统由上料单元、计量投加单元两部分组成。所来原料由槽罐车自带气泵，加压通过上料管打入料仓，或者通过25Kg包装袋，人工应急投入无尘投料站中，再由负压真空上料机吸入料仓内。暂存过程中，通过温度传感器及氮气喷吹的组合监测，实现物料的低温灭火环境。防止活性炭易燃发生爆炸。

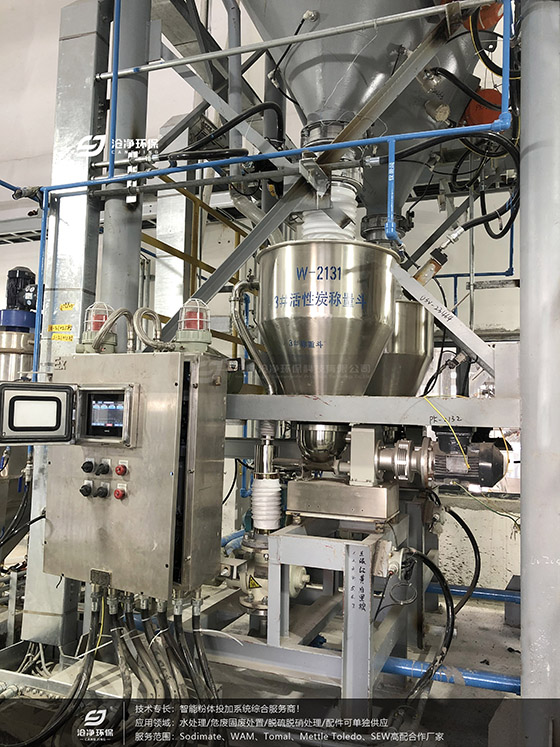

称重计量系统细节展示（梅特勒·托利多配置）

　　活性炭在仓内经由料位计及称重系统的组合计量，可以实现千分级别精度的计算，实现原料在5Kg/h范围内，稳定输送。计量好的活性炭粉，在经过喷射器入口负压的吸送下能够顺利完成后续工艺输送。

　　6m³粉末活性炭投加系统配置

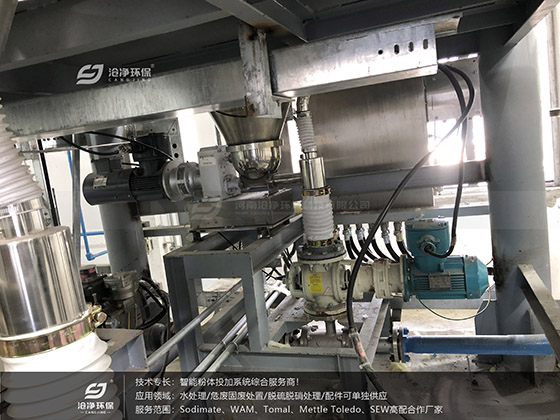

喷射单元细节展示

　　料仓、温度传感器、料位传感器、振动器、压力释放阀、破拱装置、精确喂料机、称重系统、补料仓、射流器、星型给料机、罗茨风机等。要求新标一级能效，防爆等级Ex d II BT4+Extd A21T135℃IP65。
