20m³碳酸钠投加系统是中化环境广汽项目与石灰投加系统配套供应的子系统单元。该单元采用独立PLC自动控制，可实现碳酸钠粉末的自动定量投加，为该车间物化单元的工业废水前处理阶段的浆液制备，提供了可靠的粉体输送工艺。

碳酸钠投加系统平面布局图（初设阶段）

　　在该碳酸钠投加系统工艺的原始初设阶段，现场的环境布局采用的是双层平行布置，这就给料仓的尺寸设计提供了足够的安装空间，但是随后却被广州市环境技术保护有限公司否定，需要考虑厂区道路的畅通，留足双向车道的宽度，不得已改为单层布置，这就决定了料仓的直径需要极限压缩，从而造成料仓的高度发生很大变化，出现了细长比的突变。为了安全考虑需要重新设计，并提供《固体料仓计算报告书》。

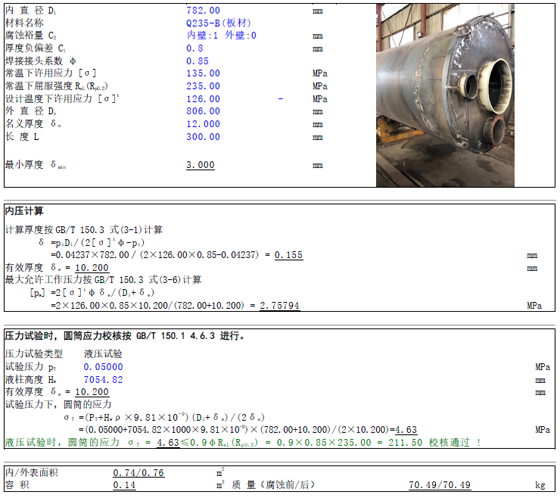

碳酸钠投加系统固体料仓液压试验计算书

　　为此我司工程师采用石油化工静设备计算机辅助设计系统结合当地风载及地震载荷详细评估了料仓钢结构性能与设备的强度应变能力，保证满足现场设备的静置使用年限可达25年之久。

　　碳酸钠投加系统电气原理图

　　该套碳酸钠投加系统跟现场的石灰投加系统（PC端）相似，遇上的问题也是一样的。可参照石灰投加系统（移动端）详细说明。至于电气原理方面。仅实施了投粉功能，相应的计量环节，所采用的单体设备是星型给料机，属于粗略计量装置，误差范围在5%~8%之间，对于每小时2T的投加量来说，影响并不大，所以投加的效果还是很理想的。

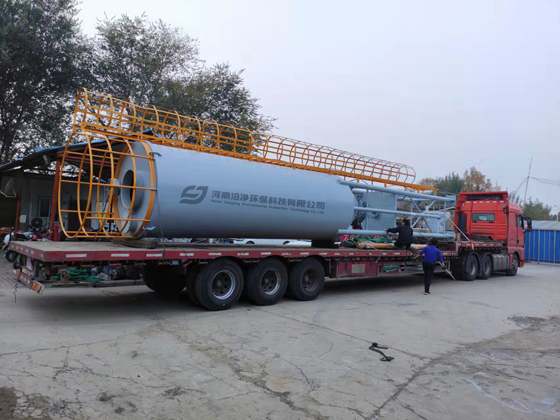

　　碳酸钠投加系统发货纪实
