包钢酚氰废水石灰投加装置交付纪实

更新时间:2024/2/28 10:44:46点击次数:

  80m³石灰投加装置交付项目是我司与包钢集团旗下的子公司包钢煤焦化工分公司合作的废水深度处理改造项目,此石灰一体化加药装置验收于2022年。

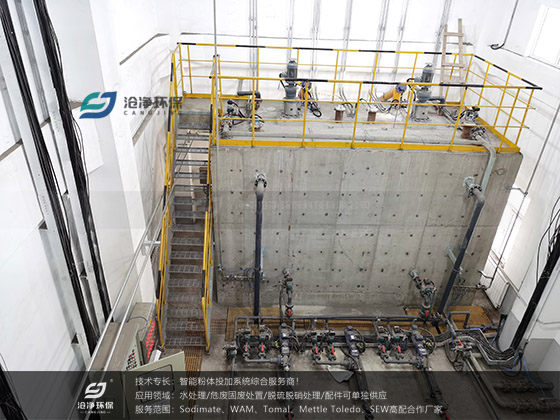

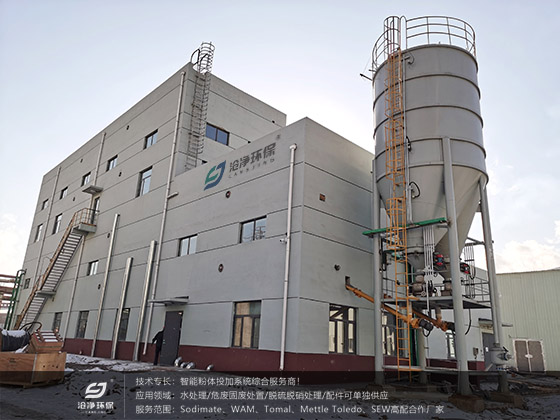

80m³包钢酚氰废水石灰投加装置使用现场

  项目背景

  新增石灰投加装置系统是在现有污水处理设施基础上进行改造,但深度处理部分需要新建,占地面积约12000m2.本项目设备材料主要依靠汽车运输,包钢厂区公路系统完善,运输条件良好。

  包头属半干旱中温带大陆性季风气候,气温适度。据《包头市2011年国民经济和社会发展统计公报》,全年平均气温为7.2℃,年平均风速1.2米/秒,年降水总量421.8毫米,年日照时数2882.2小时。

  满足此环境基础条件下,石灰投加装置需制备熟化好的5~8%Ca(OH)2溶液;药剂规格:粉状,纯度>90%,200目。可供后方废水处理连续使用。


包钢集团

  石灰投加装置主要技术参数

  1、料仓

  料仓为一密封式存储粉石灰或纯碱的容器,由仓体、进料管、除尘装置、振动器(粉料板结清除)与除湿、内外爬梯、人孔等组成。

  料仓容积80m³,料斗口径与震动料斗配套;料仓需采用防腐处理,钢材表面除锈等级Sa2.5,设备外表面涂防锈漆、防腐漆、银色面漆各两遍,其它应遵循SH3022《石油化工设备和管道涂料防腐蚀技术规范》;内部防腐参照GB50393-2008《钢制石油储罐防腐蚀工程技术规范》。

  料仓底部增设人孔,人孔直径不低于DN600,在物料结垢时,便于清理。

  2、料仓除尘器

  料仓除尘器安装于仓顶,滤芯采用针刺毡滤料或尼龙。

  3、安全阀

  安全阀安装于仓顶,安全压力-20-500mmH2O。

  4、螺旋输送机

  输送机外壳、螺旋输送器为碳钢。输送精度3%,倾角23°),不带变频。

  5、控制柜

  1)PLC控制系统主要要求:

  控制系统PLC采用西门子;

  控制系统与用户的PLC系统通讯,通讯采用TCP/IP通讯协议,控制系统预留RJ45以太网通讯接口。应保证PLC可以采集所有的设备远传信号,并可以通过通讯方式实现系统远程启动、停机。

  下装所有程序后,处理器最少有50%的空闲内存;

  系统应备用I/O点及模块扩展能力,以便石灰溶药搅拌系统及加药泵接入PLC模块;

  所有状态信号及控制命令应接至端子排,就地控制柜(箱)内应根据功能要求留有足够的端子,并满足石灰溶药搅拌系统及加药泵接入的要求。

  卖方根据提供设备的性能要求及上述控制要求,投标时提出完整的电气控制原理图,接线图和电气元件配置一览表。


  2)电气控制箱要求:

  电气控制柜(箱)防护等级不低于IP55,F2 ;电气控制柜(箱)尺寸为常规标准尺寸;控制柜(箱)需有柜面铭牌及机柜标牌,买方提供统一的柜号;电气控制柜(箱)进出线采用下进下出,配置足够的电缆密封接头。

  3)PLC控制箱要求:

  PLC控制柜(箱)防护等级不低于IP55;PLC控制柜(箱)尺寸为常规标准尺寸;PLC控制柜(箱)需有柜面铭牌及机柜标牌,买方提供统一的柜号;PLC控制柜(箱)进出线采用上进上出。

  4)控制要求:

  控制主要有三种控制方式:就地控制箱手动控制(HC)、控制系统软手动控制(RC)和控制系统全自动控制(AC)。

  5)控制系统设计要求:

  本装置控制系统设计应包含本装置控制系统完整的设计,含控制原理图,控制电缆敷设图(含桥架线管),控制电缆表,仪表位置图等相应图纸。提供相应的远程通讯的监控点表及变量表。


  6)设计分工及供货范围

  卖方对供货范围来的成套电气、控制柜、操作设备等负责供货,并对系统的完整性进行负责;

  卖方向买方提供UPS用电负荷需求、仪表用气规格及负荷需求,分界点以接线端子为界;

  卖方提供完整的控制及仪表系统文件;

  买方有权对卖方提供的图纸校审,卖方有义务满足买方提出的要求;

  卖方提供完备的系统中使用的仪表数据表文件、通讯地址一览表(如有),买方统一提供文件格式;

  卖方提供供货范围内的相关控制、仪表系统文件;

  卖方提供完整的低压配电系统图、电气原理图、接线图和电气元件一览表;

  卖方提出与所供货控制系统相关的外系统信号及信号规格要求;

  买方提供控制柜(箱)铭牌及机柜标牌格式及要求;

  买方向成套设备提供用一路AC220V UPS控制电源

  卖方保证所提供的电气柜、控制柜(箱)进出线电缆下进下出,并配置足够的不锈钢电缆密封接头。
